उत्पाद विवरण:
|
कंडक्टर की संख्या :: | ≥ १० | ऑप्टिक केबल फाइबर:: | G652 / G655 / G657 |
---|---|---|---|
ऑप्टिक केबल प्रकार:: | मुटी मोड | Min. मिन। tensile load: खिंचनेवाला भार:: | 500N (लघु अवधि), 600N (दीर्घकालिक) |
ऑप्टिक केबल वजन:: | 67 किग्रा / किमी | ऑप्टिक फाइबर गणना:: | 2-24 कोर |
परिचालन तापमान:: | -40 ~ + 60 ℃ | ऑप्टिक केबल आवेदन:: | डक्ट, एरियल, डायरेक्ट ब्यूरियल |
हाई लाइट: | 67 किग्रा / किमी फाइबर ऑप्टिक केबल,G657 फाइबर ऑप्टिक केबल,GYXTW आउटडोर फाइबर ऑप्टिक केबल |
GYXTW फाइबर केबल आउटडोर लूज ट्यूब फाइबर ऑप्टिक केबल निर्माता Gyxtw G652D फाइबर
2 ~ 24 कोर सिंगल मोड और मल्टीमोड आउटडोर आर्मर्ड GYXTW फाइबर ऑप्टिक केबल
विवरण

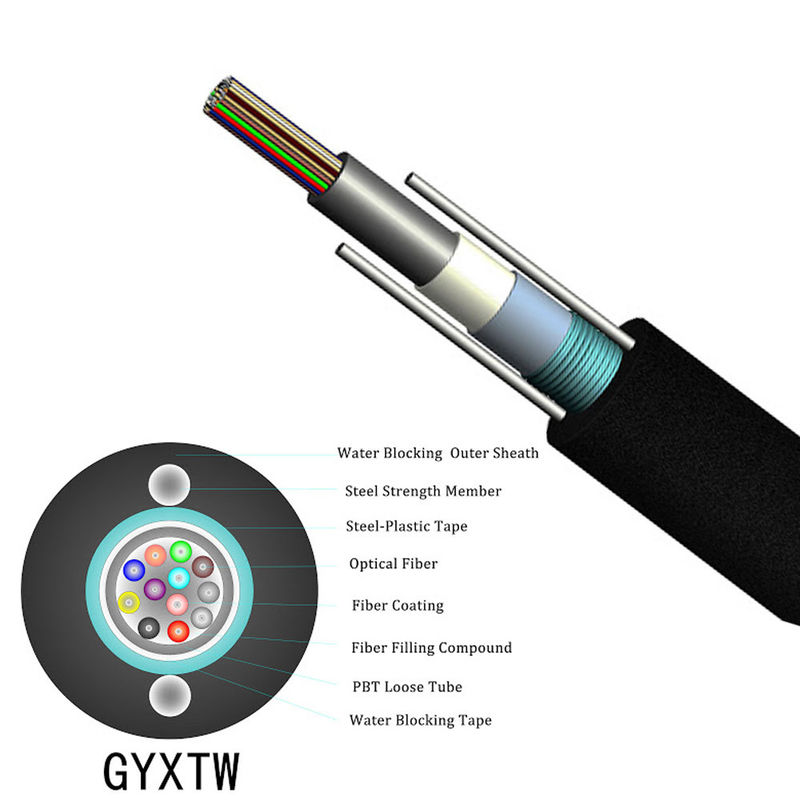

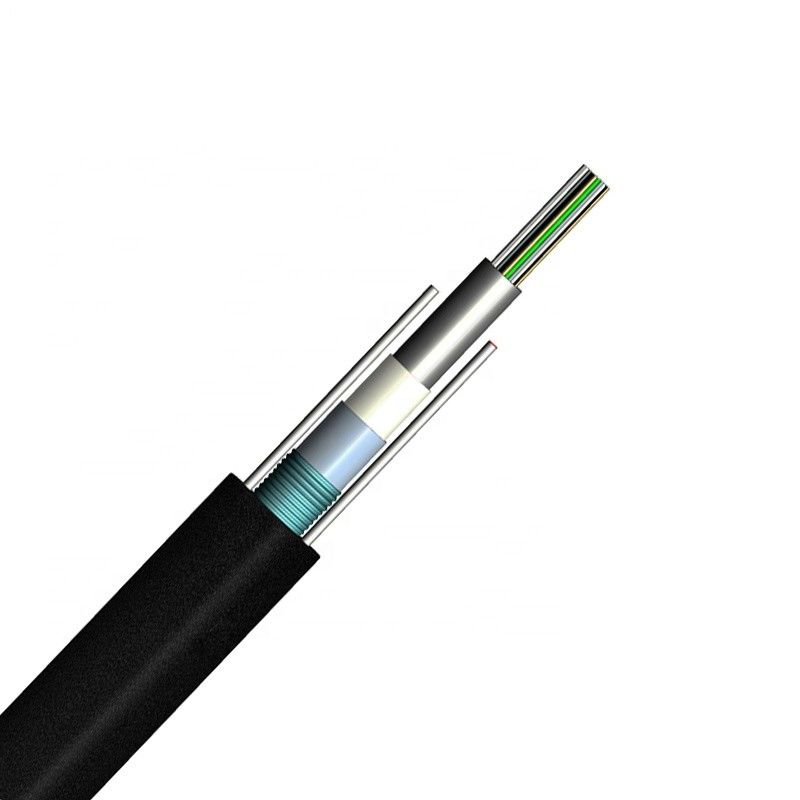

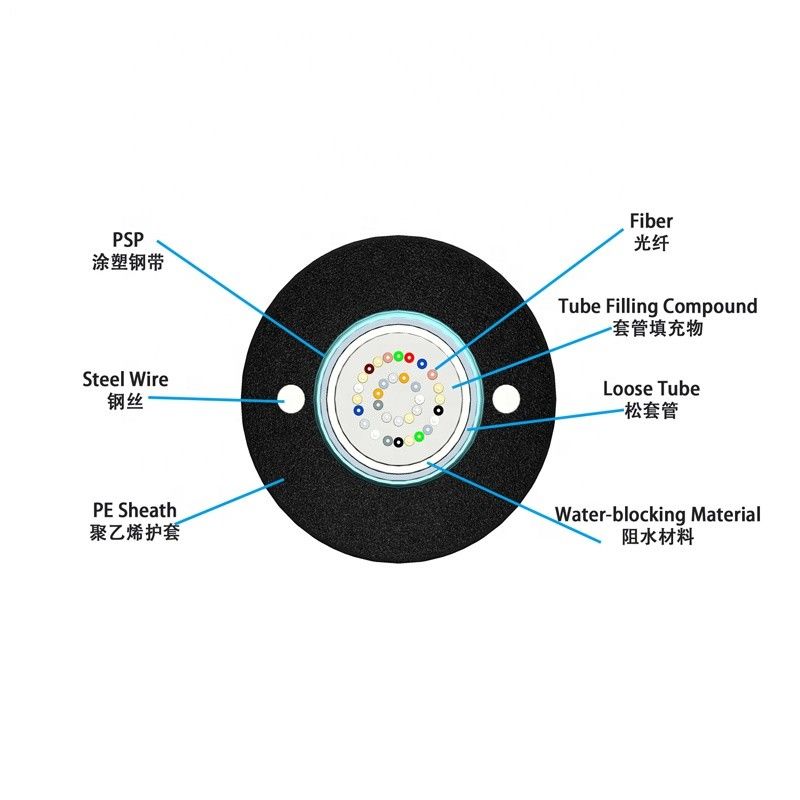

250μm फाइबर एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होता है।नलियों को जलरोधी भरने वाले यौगिक से भर दिया जाता है।ट्यूब को लंबे समय तक पीएसपी की एक परत के साथ लपेटा जाता है।केबल कॉम्पैक्ट और वॉटरटाइट रखने के लिए पीएसपी और ढीले ट्यूब पानी-अवरुद्ध सामग्री के बीच लागू किया जाता है।स्टील टेप के दो किनारों पर दो समानांतर स्टील के तार लगाए जाते हैं।समानांतर स्टील के तारों को दो पक्षों के टेप पर रखा जाता है।केबल एक पॉलीथीन (पीई) म्यान के साथ पूरा हो गया है।
विशेषताएं
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति वाली ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब फिलिंग कंपाउंड फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है
क्रश प्रतिरोध और लचीलापन
PSP नमी-सबूत बढ़ाता है
दो समानांतर स्टील के तार तन्य शक्ति सुनिश्चित करते हैं
छोटे व्यास, हल्के वजन और अनुकूल स्थापना
भंडारण / ऑपरेटिंग तापमान: -40 ℃ ~ + 70 ℃
आवेदन
डक्ट / एरियल में प्रयोग करने योग्य
फाइबर पैरामीटर
नहीं। | आइटम | इकाई | विनिर्देश | |
जी .652 डी | ||||
1 | मोड फ़ील्ड व्यास | 1310nm है | सुक्ष्ममापी | 9.2 ± 0.4 |
1550nm | सुक्ष्ममापी | 10.4 ± 0.5 | ||
2 | क्लैडिंग व्यास | सुक्ष्ममापी | 124.8 ± 0.7± | |
3 | क्लैडिंग नॉन-सर्कुलरिटी | % | 0.7 | |
4 | कोर-क्लैडिंग एकाग्रता त्रुटि | सुक्ष्ममापी | 0.5 | |
5 | कोटिंग व्यास | सुक्ष्ममापी | 245 ± 5 | |
6 | कोटिंग गैर-परिपत्रता | % | 6.0 | |
7 | क्लैडिंग-कोटिंग एकाग्रता त्रुटि | सुक्ष्ममापी | 12.0 | |
8 | केबल कटऑफ तरंगदैर्ध्य | एनएम | सीसी≤1260 | |
9 | क्षीणन (अधिकतम) | 1310nm है | dB / किमी | ≤0.36 |
1550nm | dB / किमी | 0.24 |
केबल पैरामीटर
आइटम | विशेष विवरण | |
फाइबर की गिनती | २ ~ २४ | |
रंगीन कोटिंग फाइबर | आयाम | २५०µm ± १५µm |
रंग | ब्लू, ऑरेंज, ग्रीन, ब्राउन, ग्रे, व्हाइट | |
ढीली नली | आयाम | 2.10 मिमी ± 0.05 मिमी |
सामग्री | पीबीटी | |
रंग | प्राकृतिक | |
शक्ति सदस्य | व्यास | 1.0 मिमी |
सामग्री | इस्पात | |
बाहरी जैकेट | आयाम | 8.0 मिमी mm 0.1 मिमी |
सामग्री | पी.ई | |
रंग | काली |
यांत्रिक और पर्यावरणीय विशेषताएं
आइटम | यूनाईटेड | विशेष विवरण |
टेन्सियो (दीर्घकालिक) | नहीं | 600 |
तनाव (अल्पकालिक) | नहीं | 1500 |
क्रश (दीर्घकालिक) | एन/10 सेमी | 300 |
क्रश (लघु अवधि) | एन/10 सेमी | 1000 |
मिन।बेंड त्रिज्या (गतिशील) | मिमी | 20 डी |
मिन।बेंड त्रिज्या (स्थिर) | मिमी | 10 डी |
स्थापना तापमान | ℃ | -20 ~ + ६० |
परिचालन तापमान | ℃ | -40 ~ + 70 |
भंडारण तापमान | ℃ | -40 ~ + 70 |
तकनीकी मापदण्ड
फाइबर की गिनती | केबल व्यास (मिमी) | केबल वजन (किलो / किमी) |
तन्यता ताकत लंबा छोटा टर्म (एन) |
क्रश प्रतिरोध लंबा छोटा अवधि (एन/100 मिमी) |
झुकने त्रिज्या स्थिर / गतिशील (मिमी) |
२ ~ १२ | 10.6 | १२४ | 1000/3000 | 1000/3000 | 10 डी / 20 डी |
१४ ~ २४ | 12.0 | १४७ | 1000/3000 | 1000/3000 | 10 डी / 20 डी |
संचरण अभिलक्षण | |||||
जी .652 | जी .655 | 50/125μm | 62.5/125μm | ||
अधिकतम क्षीणन (डीबी/किमी) (+20℃) |
850 एनएम | 3.0 | ३.३ | ||
1300 एनएम | 1.0 | 1.0 | |||
१३१० एनएम | 0.36 | 0.4 | |||
१५५० एनएम | 0.24 | 0.23 | |||
केबल क्यूट-ऑफ वेवलेंथ (एनएम) | १२६० | 1450 |
पैकिंग और शिपिंग
केबल प्रकार | ड्रम की लंबाई (किमी) | ड्रम / कार्टन आकार (सेमी) | सकल वजन / सीटीएन (किलोग्राम) | किमी / 20 फीट |
GYXTW 2 ~ 12F | 2 | 70*70*60 | 160 | 144 |
सामान्य प्रश्न
Q1: आप एक ट्रेडिंग कंपनी या निर्माता हैं?
हम एक पेशेवर निर्माता हैं जो संचार केबल का निर्माण कर रहे हैं, जैसे कि UTP / FTP / SFTP cat5, cat5e, cat6, cat7, पैच कॉर्ड, समाक्षीय केबल, पावर केबल, आदि।जब आप चीन में यात्रा करते हैं, तो हमसे संपर्क करने के लिए बेझिझक हमें हवाई अड्डे में ले जाएं और हमारे कारखाने का दौरा करने के लिए स्वागत करें।
Q2: हमें क्यों चुना? क्या आपका फायदा है?
हमारे कारखाने 2011 में स्थापित, Baiyun जिला Dongguan शहर में स्थित है।9 से अधिक वर्षों के अनुभव के लिए विभिन्न केबलों का उत्पादन करें। आप गुणवत्ता-सुनिश्चित उत्पाद प्राप्त कर सकते हैं और हमसे एक उत्कृष्ट खरीद अनुभव प्राप्त कर सकते हैं!
गुणवत्ता वाले उत्पाद: उच्च गुणवत्ता वाले कच्चे माल
प्रतिस्पर्धी मूल्य: फैक्टरी मूल्य
OEM सेवा: प्रस्ताव और स्वागत OEM सेवा
विचारशील सेवा: 24 घंटे के भीतर तेजी से प्रतिक्रिया
त्वरित वितरण समय: सख्त उत्पादन योजना और डिलीवरी की तारीख।
Q3: आप नमूने आदेश स्वीकार करेंगे?
हाँ, आप हमारे बेहतर गुणवत्ता और सेवाओं का परीक्षण करने के लिए नमूना आदेश देने के लिए आपका स्वागत है।
Q4: समय पर वितरण?
1 * 20'GP: जमा प्राप्त करने के बाद 10 दिनों के भीतर।
1 * 40'GP: जमा प्राप्त करने के बाद 12 दिनों के भीतर।
1 * 40'HQ: जमा प्राप्त करने के बाद 15 दिनों के भीतर।
स्टॉक आइटम के लिए, प्रसव के समय के लिए केवल 2 दिन।
Q5: भुगतान अवधि?
टी / टी, वेस्टर्न यूनियन, पैसा ग्राम, पेपैल, आदि
