फाइबर ऑप्टिक पैच कॉर्ड विवरण:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
यूपीसी≥50डीबी एपीसी≥60डीबी
|
|
|
|
|
|
|
|
|
|
|
|
|
संक्षिप्त नाम एससी, एलसी, एफसी और एसटी एफटीटीएच अनुप्रयोगों और डेटा नेटवर्क में सबसे सामान्य प्रकार के ऑप्टिकल कनेक्टर को संदर्भित करते हैं।जहां तक पीसी/यूपीसी/एपीसी शब्दावली का संबंध है, यह ऑप्टिकल टर्मिनल (फेरूल) पर लागू पॉलिशिंग के प्रकार को संदर्भित करता है जो दो ऑप्टिकल फाइबर के माध्यम से पार करने के लिए लेजर प्रकाश दालों को संभव बनाता है।
फिर, उदाहरण के लिए, एससी/एपीसी कनेक्टर वाला एक विशिष्ट एफटीटीएच पिगटेल एपीसी पॉलिशिंग वाले एससी कनेक्टर को संदर्भित कर रहा है।
शुरू करने से पहले: ऑप्टिकल लिंक को अनुकूलित करने के लिए फेरूल युक्तियों को साफ रखना एक अच्छा अभ्यास है।यदि कनेक्टर गंदा हो जाता है, तो धूल और धब्बों से छुटकारा पाने के लिए एक ऑप्टिकल कनेक्टर क्लीनर का उपयोग किया जाना चाहिए।
एक विशिष्ट एससी-प्रकार ऑप्टिकल फाइबर कनेक्टर का आरेख
एससी ऑप्टिकल कनेक्टर का विवरण (सबस्क्रिप्टर कनेक्टर या स्क्वायर कनेक्टर)
* "SC" का अर्थ है... सुस्क्रिप्ट कनेक्टर या स्क्वायर कनेक्टर
* एक संक्षिप्त इतिहास: निप्पॉन टेलीग्राफ और टेलीफोन द्वारा विकसित, इसकी घटती उत्पादन लागत के कारण यह सबसे लोकप्रिय हो गया है।
* विशेषताएं: त्वरित पुश-एंड-पुल फिटिंग।यह कॉम्पैक्ट है, जिससे प्रति उपकरण कनेक्टर्स की एक बड़ी घनत्व की अनुमति मिलती है।इसका उपयोग FTTH, टेलीफोनी, CATV आदि में किया जाता है।
* ऑप्टिकल विशेषताएं: सिंगल मोड और मल्टीमोड फाइबर के लिए।0.25 डीबी का नुकसान।

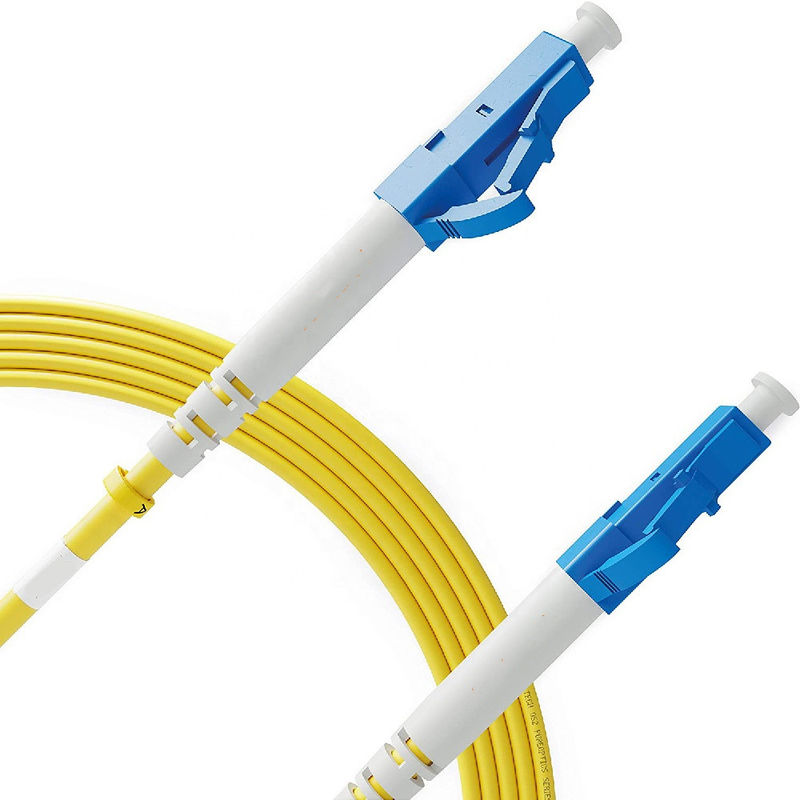

एलसी ऑप्टिकल कनेक्टर का विवरण (ल्यूसेंट कनेक्टर या लिटिल कनेक्टर)
* "एलसी" का अर्थ है ... ल्यूसेंट कनेक्टर या लिटिल कनेक्टर।
* एक संक्षिप्त इतिहास: ल्यूसेंट टेक्नोलॉजीज द्वारा विकसित और 1997 में जारी किया गया।
* विशेषताएं: पुश-एंड-पुल फिटिंग (यह RJ45 की याद दिलाता है)।सुरक्षित और अधिक कॉम्पैक्ट कि एससी-प्रकार, रैक, पैनल और एफटीटीएच में कनेक्टर्स के और भी अधिक घनत्व की अनुमति देता है।
* ऑप्टिकल विशेषताएं: मोनोमोड और मल्टीमोड फाइबर के लिए।0,10 डीबी का नुकसान।
एफसी ऑप्टिकल कनेक्टर का विवरण (फेरूल कनेक्टर)
* "FC" का अर्थ फेरूल कनेक्टर है।
* एक संक्षिप्त इतिहास: यह निप्पॉन टेलीफोन और टेलीग्राफ द्वारा विकसित सिरेमिक फेरूल का उपयोग करने वाला पहला ऑप्टिकल कनेक्टर था।एससी और एलसी कनेक्टर्स के पक्ष में इसका उपयोग कम आम होता जा रहा है।
* विशेषताएं: कनेक्टर की खराब फिटिंग कंपन-सबूत है;इसलिए इसका उपयोग चल रहे अनुप्रयोगों में किया जाता है।इसका उपयोग सटीक उपकरणों (जैसे OTDR) में भी किया जाता है और यह CATV में बहुत लोकप्रिय है।
* ऑप्टिकल विशेषताएं: सिंगल मोड फाइबर के लिए।इसका सम्मिलन नुकसान 0.3 डीबी तक पहुंच जाता है।
ऑप्टिकल फाइबर फेरूल पॉलिशिंग: पीसी, यूपीसी और एपीसी
* पीसी: शारीरिक संपर्क।सामी बेवल और एक सादे सतह में समाप्त हो गया है।यह युग्मित होने वाले कनेक्टर्स के फेरूलों के बीच रिक्त स्थान से बचा जाता है, और -30 dB और -40 dB के बीच सम्मिलन हानि प्राप्त करता है।इसका उपयोग तेजी से कम होता जा रहा है।
* यूपीसी: अल्ट्रा फिजिकल कॉन्टैक्ट।वे पीसी कनेक्टर्स के समान हैं, जो बेवल के शार्प कर्व की बदौलत -40 और -55 dB के बीच के मार्जिन में रिटर्न लॉस को कम करने की अनुमति देते हैं।वर्तमान प्रवृत्ति इसका उपयोग समय सीमा में कर रही है ताकि ऑपरेटरों को ओटीडीआर का उपयोग करके उदाहरण के लिए नेटवर्क परीक्षण करने की अनुमति मिल सके।
* एपीसी: एंगल्ड फिजिकल कॉन्टैक्ट।सामी एक सादे, 8 डिग्री कोण वाली सतह पर समाप्त होती है जिससे यह कनेक्टर बन जाता है जो सबसे अच्छा ऑप्टिकल लिंक प्राप्त करता है क्योंकि यह -60 डीबी तक वापसी के नुकसान को कम करता है जिससे एकल मोड फाइबर में उपयोगकर्ताओं की संख्या में वृद्धि हो सकती है।इस कारण से, इसकी लगातार घटती विनिर्माण लागत के साथ, एपीसी सबसे अधिक इस्तेमाल किया जाने वाला पॉलिशिंग प्रकार बन गया है।
